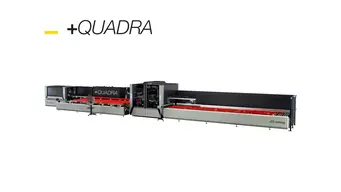

+Quadra

Bearbeitungszentrum mit 20 CNC-Achsen für Bearbeitungen wie Schneiden, Fräsen und Bohrungen wie auch Kopf- und Endteilbohrungen an/in Profilen aus Aluminium und Leichtmetallen. +QUADRA ist eine Linie, die mit modularen Lösungen und kundenspezifischen Paketen konfiguriert werden kann, um die häufigsten Anwendungsansprüche der Branchen der Fenster- und Türproduktion, der Architektur und der Industrie zu erfüllen. Die Struktur dieser Linie umfasst ein automatisches Beschickungsmagazin, aus dem das Profil entnommen und in den Arbeitsbereich gebracht wird. In diesem Bereich befinden sich die Aggregate für das Schneiden und die Bearbeitungen, gefolgt von einer Entnahmevorrichtung, welche die fertigen Stücke in einem Sammelmagazin ablegt. Die drei Hauptmodule sehen zahlreiche Varianten vor, die das Verhalten der Linie in Sachen Flexibilität, Automatisierung und Produktivität ändern. Eine Kabine umschließt alle Arbeitseinheiten und garantiert damit einen hohen Schallschutzstandard sowie einen umfassenden Schutz für den Bediener. Die Ausstattung des Bearbeitungszentrums wird durch das automatische Etikettiermodul ALM mit Positionierer mit 2 Achsen zur Kennzeichnung der bearbeiteten Stücke und ein Kontrollsystem der Werkzeugintegrität ergänzt. Beide sind als Optional erhältlich und ermöglichen zusammen mit den geräumigen Sammelmagazinen und der Zuverlässigkeit der Emmegi-Systeme den Einsatz der Maschine für längere Bearbeitungszyklen im vollautomatischen Betrieb.
